广东厂家配套锅炉尾气回收节能与散热系统 效果图、产品图、型号图及工程图全解析

随着国家“双碳”目标的推进和工业节能要求的不断提高，锅炉尾气余热回收与高效散热成为广东众多制造企业关注的焦点。广东作为中国锅炉及配套设备的重要生产基地，汇聚了大量专业厂家，致力于为各类锅炉提供尾气回收节能与散热一体化解决方案。本文将围绕广东厂家的配套产品，结合效果图、产品图、型号图及工程图，全面解析锅炉尾气回收节能与散热系统的原理、优势与选型要点。

一、锅炉尾气回收节能与散热的必要性

工业锅炉在运行过程中会产生大量高温烟气，若直接排放，不仅浪费大量热能，还会加剧环境热污染。通过加装尾气回收装置，可将烟气中的余热用于预热锅炉给水、加热空气或供应生活热水，从而降低燃料消耗，提高锅炉热效率。配套的散热系统可确保回收设备在安全温度下稳定运行，避免因过热导致设备损坏或效率下降。

广东厂家针对不同吨位、不同燃料（燃气、燃油、生物质、燃煤等）的锅炉，设计出模块化、定制化的尾气回收与散热方案，广泛应用于化工、食品、纺织、印染、制药等行业。

二、效果图：直观展示节能与散热布局

广东厂家通常会在项目前期提供三维效果图，清晰呈现尾气回收系统与锅炉本体、烟道、散热器的连接方式。效果图中可以看到：

• 锅炉尾部烟道引出高温烟气，进入高效换热器；
• 换热器与给水系统或空气预热器相连，实现热量回收；
• 散热器组布置在合适位置，通过循环水或空气对换热器进行冷却；
• 整体布局紧凑，便于现场安装与维护。

效果图不仅帮助客户理解系统工作原理，还能辅助工程审批与施工规划。

三、产品图：展示核心设备结构

广东厂家提供的产品图重点展示尾气回收节能装置与散热设备的内部结构及外观。典型产品包括：

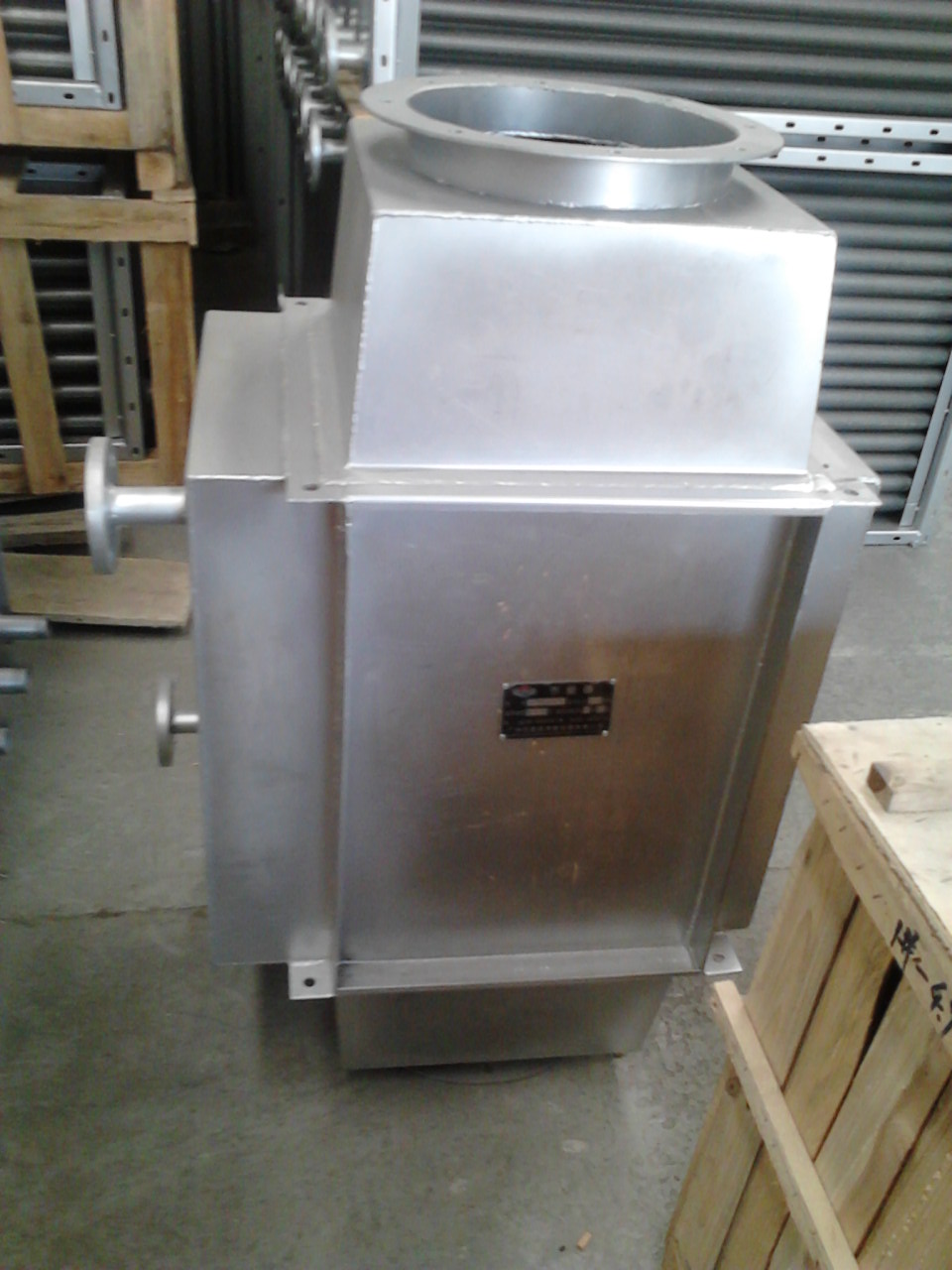

1. 烟气余热回收器：采用翅片管或热管结构，耐腐蚀、抗积灰，换热效率可达85%以上。
2. 散热器：包括板式散热器、翅片式散热器、闭式冷却塔等，根据现场空间和水质条件选择。
3. 循环水泵与控制系统：实现自动化运行，根据烟气温度自动调节散热量。

产品图通常标注材质、接口尺寸、承压等级等关键参数，方便客户对比选型。

四、型号图：明确规格与选型参数

不同锅炉的尾气量、温度、成分差异较大，因此广东厂家会提供详细的型号图，列出各系列产品的规格范围。常见型号表示方法如：

• 余热回收器：HR-10、HR-20、HR-50（数字代表处理烟气量，单位：千m³/h）；
• 散热器：SR-5、SR-10、SR-20（数字代表散热功率，单位：kW）；
• 整套系统：BWH-2、BWH-4、BWH-6（数字代表适用锅炉吨位，单位：t/h）。

型号图中还会标注烟气进出口温度、水侧进出口温度、压力损失、外形尺寸等，帮助工程师快速匹配锅炉参数。

五、工程图：指导现场安装与施工

工程图是广东厂家配套服务的关键环节，包括：

• 系统流程图：标明烟气、水、空气的走向及阀门、仪表位置；
• 管道布置图：展示烟道、水管、支架的具体走向与标高；
• 设备基础图：给出换热器、散热器、水泵的基础尺寸与载荷；
• 电气控制图：说明温度传感器、变频器、PLC控制柜的接线与逻辑。

工程图严格遵循国家相关标准（如GB/T 16508、NB/T 47043等），确保系统安全、高效、合规。

六、广东厂家的核心优势

1. 地理与产业优势：广东拥有完善的锅炉配套产业链，配件采购便捷，成本可控。
2. 定制化能力：可根据客户现有锅炉的烟道尺寸、水质、场地条件进行非标设计。
3. 节能效果显著：典型项目可降低锅炉能耗5%~15%，投资回收期通常为1~2年。
4. 售后服务完善：提供安装指导、调试培训、远程监控及定期维护。

七、选型建议

企业在选择广东厂家配套锅炉尾气回收节能与散热系统时，应重点关注：

• 锅炉实际运行参数（烟气量、温度、成分）；
• 回收热量的用途（预热给水、空气或其它工艺）；
• 散热方式（水冷或风冷）及现场空间；
• 厂家是否提供完整的Z效果图、产品图、型号图及工程图；
• 是否具备成功案例和第三方能效检测报告。

##

广东厂家在锅炉尾气回收节能与散热领域已形成成熟的设计、制造与工程服务体系。通过效果图、产品图、型号图和工程图的全方位展示，客户可以更直观地了解系统性能与安装要求，从而选择最适合自身锅炉的节能方案。在能源成本持续攀升的今天，投资一套高效的尾气回收与散热系统，不仅是降低运营成本的有效手段，更是企业实现绿色低碳转型的重要一步。
